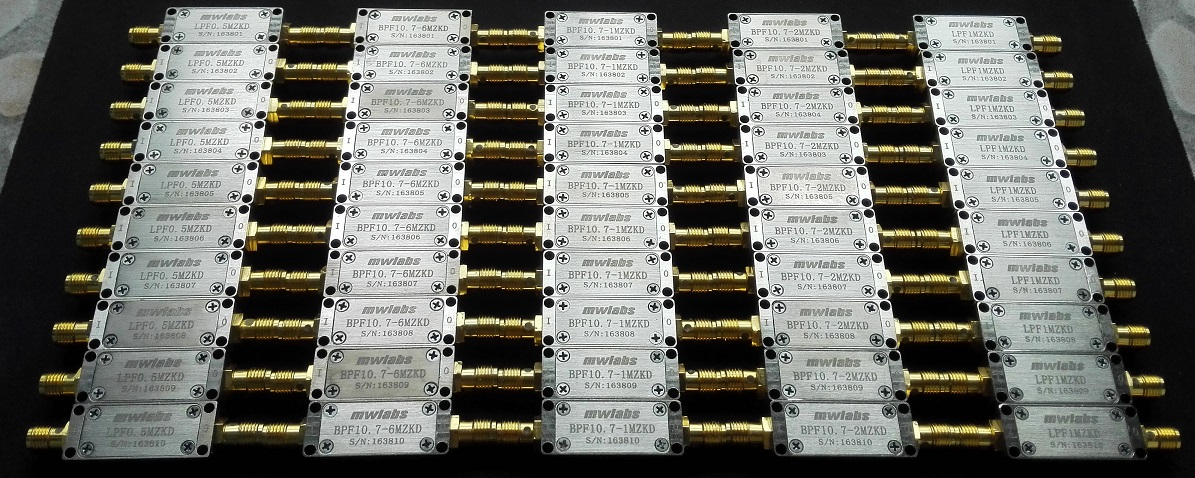

LC滤波器BPF带通系列
来源:武华科技   发布时间:2020-08-15 10:47:50  浏览数:52520    【收藏本页】



LC低通滤波器性能特点

LC微组装工艺集成,产品系列化设计,一致性好

体积小,可靠性高,全温范围内性能稳定可靠

输入、输出50Ω阻抗匹配,驻波小,易于级联使用

带内幅频特性平坦,插入损耗小、带外抑制度高,过渡频带窄

国际标准的多种全密封管壳封装形式可选

设计灵活,多种响应函数可选,可按用户要求指标及外形封装定制,交货周期短

满足军用工作环境要求:-55℃~+85℃

极限参数

最大输入功率:1W

工作温度范围:-55℃~+85℃

储存温度范围:-65℃~+125℃

冲击:30g,11ms

振动:10g,5~500Hz

使用说明

LC低通滤波器使用时注意外壳良好接地,否则会影响带外抑制及平坦度指标

输入/输出口可互换使用

型号 中心频率(MHz) 3dB带宽(MHz) 矩形系数BW40dB 带外抑制(dB) 带内插入损耗(dB) 带内波动Min(dB) 带内反射损耗(dB) 产品提供封装
/BW3dB

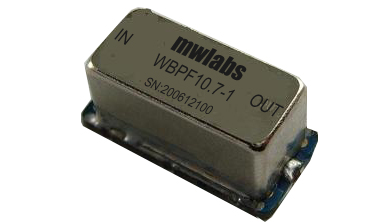

BPF10.7-1 10.7 1 <4 >60 <4.5 <0.5 >10 SPC
/DIP8
/DIP4
/MF

BPF10.7-2 10.7 2 <4 >60 <4.5 <0.5 >10
BPF10.7-6 10.7 6 <2.5 >45 <3 <0.5 >10
BPF11.3-6 11.3 6 <2.5 >45 <3 <0.5 >10
BPF21.4-4 21.4 4 <4 >60 <4 <0.5 >10
BPF24.1-12 24.1 12 <2.5 >45 <3 <0.5 >10
BPF30-8 30 8 <4 >60 <4 <0.5 >10
BPF30-12 30 12 <4 >60 <4 <0.5 >10
BPF30-12A 30 12 <3 >45 <3 <0.5 >10
BPF45-12 45 12 <4 >60 <4 <0.5 >10
BPF55-10 55 10 <4 >60 <4 <0.5 >10
BPF55-22 55 22 <3 >45 <3 <0.5 >10
BPF60-20 60 20 <4 >60 <4 <0.5 >10
BP60-30 60 30 <4 >60 <4 <0.5 >10
BPF70-40 70 40 <4 >60 <4 <0.5 >10
BP70-40A 70 40 <3 >45 <3 <0.5 >10
BP120-60 120 60 <4 >60 <4 <0.5 >10
BPF120-40 120 40 <3 >45 <3 <0.5 >10
BP140-40 140 40 <3 >45 <3 <0.5 >10
BPF280-80 280 80 <4 >60 <4 <1 >10
BPF280-120 280 120 <3 >45 <3 <0.5 >10
BPF420-80 420 80 <4 >60 <4 <1 >10
BPF420-120 420 120 <3 >45 <3 <0.5 >10


















LC带通滤波器滤波器
用户须知:
1. 请用户认真阅读本手册,并根据自己参数要求提出订货。最好同时注明阻带频率及要求的抑制度。(如:3dB带宽比40dB带宽时的矩形系数或对某一频率点的抑制)
2. 由于滤波器种类繁多,不同用户要求参数不同,所以我们对每一用户均需单独设计生产,因此生产周期为1~2周,如对外形结构有特殊要求,我们可以依据用户提供的外形尺寸进行结构加工,但生产周期会稍长。
3. 如您对参数有其他特殊要求,请注明(如群延时指标)。
4.焊接时温度不能过高时间不能过长(不能用波峰焊接)
5. 电路内部有时不设隔直电容,如必须内加,请用户单独提出。实际使用时,输入/端出可互换使用。
6. 使用时请注意良好接地。

产品咨询: 更多咨询>>
网友:戴老师 2013-11-09 18:24:13
咨询内容:请告知WBPF70-40滤波器10只到100只的阶梯报价和交货时间。谢谢!
咨询回复:可以,我公司业务人员会和你联系的,谢谢 2013-11-15 10:29:45
网友:王文生 2013-11-20 09:14:09
咨询内容:需要带通滤波器:50Hz,电压15V,只需要能通过50Hz(+/-10Hz )信号,其它信号要滤掉。安装位置-PCB 板。 请问:价格? 谢谢
咨询回复:你好,我公司不生产和销售电源滤波器,谢谢 2013-11-20 18:47:13
网友:匿名 2013-12-16 15:54:29
咨询内容:WBPF60-5滤波器,两只,封装DIP4或DIP8
咨询回复:可以制作,电话联系 2014-01-08 23:05:34
网友:匿名 2014-07-22 17:28:53
咨询内容:请问贵公司定制中心频率为几百KHZ的带通滤波器?要求对高次谐波的抑制能力大于-60BD,驻波比1.5 需要好几个频点,到时每个频点需要的数目为1-2的样子
咨询回复:可以定制,但是要看具体的技术指标,和我们公司龚经理联系好吗? 2014-07-23 22:00:34
网友:匿名 2014-08-02 18:04:16
咨询内容:需要通带频率为1600~1650MHz带通滤波器,价格如何?谢谢!
咨询回复:你好,首先明确一点,你的要求,我公司可以达到,具体我公司武华科技龚经理会和你电话联系相关事宜 2014-08-04 22:31:01
网友:匿名 2014-08-15 14:58:07
咨询内容:贵司是否有样品(譬如WBPF30-8,WBPF45-12)我们想试用下看看效果,合适的话打算买20个左右
咨询回复:没有现成的产品,如果有需要,请直接和我公司销售人员联系测试,谢谢 2014-08-20 20:46:30
网友:柳俊斌 2016-03-02 16:12:50
咨询内容:请提供BPF10.7-6曲线
咨询回复:已发邮件 2016-03-18 19:52:59
网友:刘先生 2016-09-19 22:39:37
咨询内容:BP140-40,频域特性曲线,价格
咨询回复:尽快联系你 2016-09-20 22:04:51
