电调衰减器是一种电流控制器件,其原理是基于PIN二极管结电阻随正向电流的改变而改变的特点。和PIN开关的二极管不同,PIN电调二极管的结电阻随电流增大而缓慢变小。当结电阻大到2欧姆时,大约需要2-25 mA的电流,而开关二极管只需要2-5mA即可。我公司的VAT系列电调衰减器产品采用优化设计,通过微带混合电路工艺集成,可覆盖0.01-18GHz频率范围,耐功率高、可靠性好,易于控制。
窄带反射式模拟衰减器 |
(TA=+25℃) |
型号Model |
频率 |
插损 |
动态范围 |
驻波 |
衰减平坦度 |
承受功率 |
封装 |
Frequency Range |
Insertion Loss |
Dynamic Range |
VSWR |
Flatness |
Power Handling |
(GHz) |
(dB) |
(dB) |
IN/OUT |
(dB)max |
PCW(W) |
VAT1014RN |
1.0-1.4 |
0.8 |
30/60 |
1.5 |
±0.3 |
0.5 |

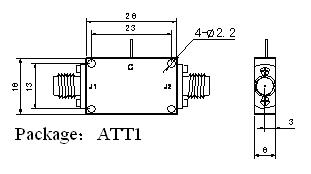

ATT1、ATT2 |
VAT1420RN |
1.4-2.0 |
0.8 |
30/60 |
1.5 |
±0.3 |
0.5 |
VAT2030RN |
2.0-3.0 |
0.9 |
30/60 |
1.5 |
±0.3 |
0.5 |
VAT3040RN |
3.0-4.0 |
0.9 |
30/60 |
1.5 |
±0.3 |
0.5 |
VAT4050RN |
4.0-5.5 |
1.1 |
30/60 |
1.5 |
±0.3 |
0.5 |
VAT5575RN |
5.5-7.5 |
1.1 |
30/60 |
1.5 |
±0.4 |
0.5 |
VAT7595RN |
7.5-9.5 |
1.1 |
30/60 |
1.5 |
±0.4 |
0.5 |
VAT0912GRN |
9.0-12.0 |
1.1 |
30/60 |
1.5 |
±0.5 |
0.5 |
RNAT1215G |
12.0-15.0 |
1.7 |
30/60 |
1.5 |
±0.5 |
0.5 |
RNAT1518G |
15.0-18.0 |
1.9 |
30/60 |
1.5 |
±0.5 |
0.5 |
宽带反射式模拟衰减器 |
(TA=+25℃) |
型号Model |
频率 |
插损 |
动态范围 |
驻波 |
衰减平坦度 |
承受功率 |
封装 |
Frequency Range |
Insertion Loss |
Dynamic Range |
VSWR |
Flatness |
Power Handling |
(GHz) |
(dB) |
(dB) |
IN/OUT |
(dB)max |
PCW(W) |
VAT0105RW |
0.1-0.5 |
0.8 |
60 |
1.5 |
±0.75 |
0.5 |

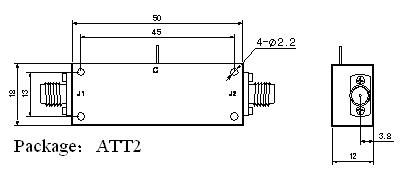

ATT2 |
VAT0520RW |
0.5-2.0 |
0.8 |
60 |
1.5 |
±0.75 |
0.5 |
VAT1020RW |
1.0-2.0 |
0.9 |
60 |
1.5 |
±1.0 |
0.5 |
VAT2040RW |
2.0-4.0 |
0.9 |
60 |
1.5 |
±1.0 |
0.5 |
VAT4080RW |
4.0-8.0 |
1.1 |
60 |
1.5 |
±1.0 |
0.5 |
VAT2080RW |
2.0-8.0 |
1.5 |
60 |
1.5 |
±1.3 |
0.5 |
VAT0818GRW |
8.0-18.0 |
2.2 |
60 |
1.5 |
±1.5 |
0.5 |
宽带吸收式模拟衰减器 |
(TA=+25℃) |
型号Model |
频率 |
插损 |
动态范围 |
驻波 |
衰减平坦度 |
承受功率 |
封装 |
Frequency Range |
Insertion Loss |
Dynamic Range |
VSWR |
Flatness |
Power Handling |
(GHz) |
(dB) |
(dB) |
IN/OUT |
(dB)max |
PCW(W) |
VAT1080WA |
1.0-8.0 |
1.5 |
30 |
1.5 |
±0.75 |
0.5 |
ATT2 |
VAT0818GWA |
8.0-18.0 |
2.4 |
30 |
1.5 |
±0.75 |
0.5 |
微波衰减器分为PIN电调(模拟)衰减器和数控吸收式衰减器两类
调(模拟)衰减器是以电流做为控制源,控制其衰减量的器件。原理是基于PIN二极管结电阻随加在其上的电流改变而改变的特点。PIN电调二极管的I层相对较厚,其结电阻随电流增大而变化速率比开关二极管慢得多。
电调(模拟)衰减器一般来说为反射式,在其零衰减状态的驻波较好;在其衰减态时驻波较大。
吸收式电调(模拟)衰减器在其零衰减状态与衰减态时驻波都较好。用户可以根据系统的需要来选择。
电调(模拟)衰减器的优点:插入损耗小,反应时间快。
数控吸收式衰减器是以二进制数码做为控制源,控制其衰减量的器件。原理采用SPDT开关和固定电阻衰减器构成。数控吸收式衰减器有点在于工作频带宽、温度稳定性好、衰减量的高速控制、衰减时相位不变、便于计算机控制、便于整机幅度调整。缺点为起始插入损耗较大。
主要参数说明
衰减动态范围:是指最大衰减量与最小衰减量的分贝之差。最小衰减量有时也称为插入损耗或剩余衰减。
平坦度:指衰减量的频率特性,即在指定频带内,衰减量的最大起伏。
精度:对数控衰减器而言,是指实际衰减量相应于标称衰减量的误差。
线性度:对于模拟控制衰减器而言,是指衰减量随控制电压(电流)变化的线性程度。
分类与结构说明
反射与吸收:
从驻波特性上讲,PIN二极管电调衰减器可以分为两类:反射式和吸收式。前者在衰减时反射能量,驻波很大,而且随衰减量的增加而增大,后者的驻波在衰减过程中几乎不变,甚至随衰减量增加而减小,这使得吸收式比反射式更有利于使用,而且性能稳定,但技术难度较大。
控制方式:
通常PIN电调衰减器为模拟控制方式,另一种方式是采用数字控制,它的控制源为二进制编码,其优点是便于计算机控制,且重复性、稳定性较好。
|
