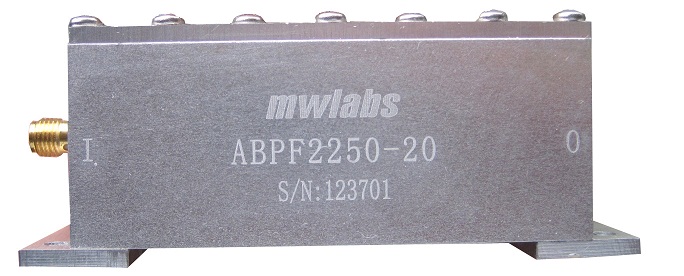

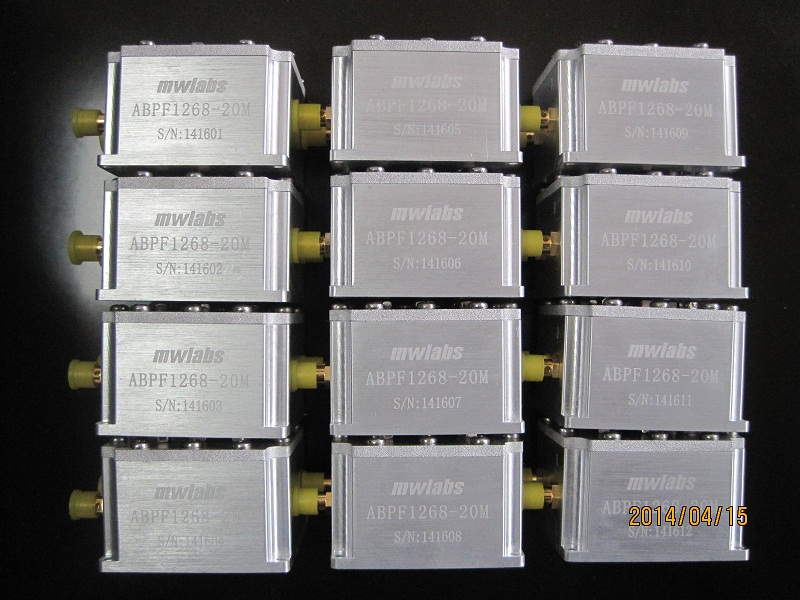

腔体滤波器ABPF带通系列
来源:武华科技   发布时间:2020-08-15 10:48:20  浏览数:31754    【收藏本页】



性能特点

腔体滤波器由金属整体切割而成,结构牢固

频率覆盖范围宽:0.5~26.5GHz

高端寄生通带较远,CAD仿真优化软件设计

一致性好、体积小、 Q值高

可靠性高、全温范围内性能稳定可靠

输入、输出50Ω阻抗匹配,驻波小,易于级联使用

带内幅频特性平坦,插入损耗小,带外抑制度高

设计灵活,可按用户要求指标及安装方式设计

满足军用工作环境要求:-55℃~+85℃

极限参数

最大输入功率:50W

工作温度范围:-55~+85℃

储存温度范围:-65~+125℃

典型应用

在电路和电子高频系统中有较好的选频滤波作用,并能抑制频带外无用信号及噪声

在航空、航天、雷达、通信、电子对抗、广播电视及各种电子测试设备中应用

使用说明

腔体带通滤波器使用时注意外壳良好接地,否则会影响带外抑制及平坦度指标

输入/输出口可互换使用

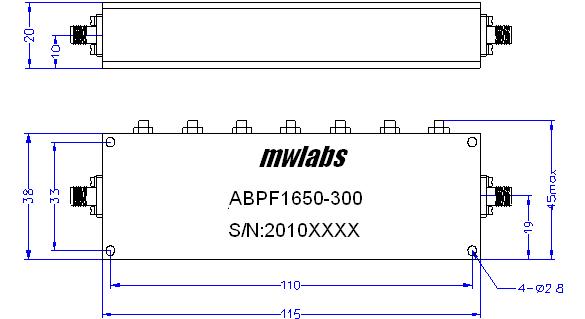

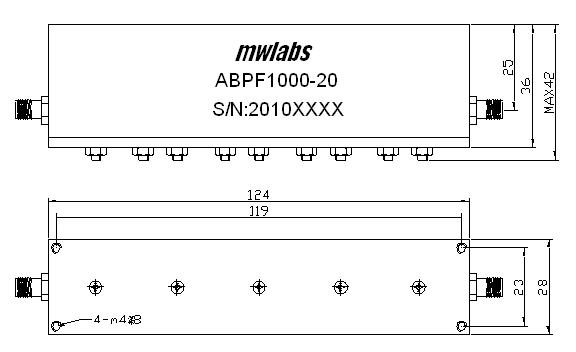

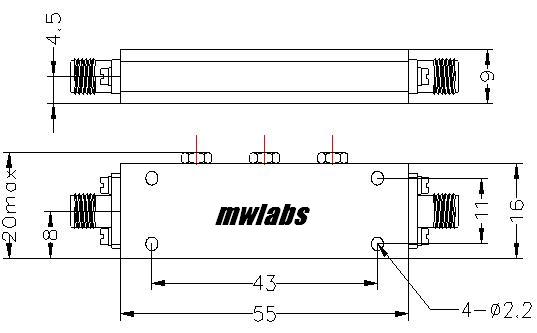

型 号 中心频率 工作带宽 驻波比 插入损耗 带内波动 带外抑制(dB)
(MHz) (MHz) VSWR (dB) (dB)
ABPF746-8 746 8 ≤1.3:1 ≤1.7 ≤0.5 ≥50@722&778MHz
ABPF1000-40 1000 40 ≤1.5:1 ≤1.8 ≤0.5 ≥80@fo±120MHz
ABPF2000-400 2000 400 ≤1.5:1 ≤1.0 <1.0 ≥50@fo±400MHz
ABPF2630-50 2630 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~2.43GHz&2.83~9.6GHz
ABPF2830-50 2830 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~2.63GHz&3.03~9.6GHz
ABPF3660-50 3660 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~3.46GHz&3.76~12GHz
ABPF3860-50 3860 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~3.66GHz&4.06~12GHz
ABPF4690-50 4690 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~4.49GHz&4.89~15GHz
ABPF4890-50 4890 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~4.69GHz&5.09~15GHz
ABPF5500-1200 5500 1200 ≤1.8:1 ≤2.0 ≤1.0 ≥30@DC~4.5GHz&6.5~8GHz
ABPF5500-2000 5500 2000 ≤1.8:1 ≤3.0 ≤1.0 ≥35@fo±2000MHz
ABPF5720-50 5720 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~5.52GHz&5.92~15GHz
ABPF5920-50 5920 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~5.72GHz&6.12~15GHz
ABPF6000-1010 6000 1010 ≤2.0:1 ≤3.0 ≤0.8 ≥35@fo±1000MHz
ABPF6500-1200 6500 1200 ≤1.8:1 ≤2.0 ≤1.0 ≥30@DC~5.5GHz&7.5~10GHz
ABPF6750-50 6750 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~6.55GHz&6.95~15GHz
ABPF6950-50 6950 50 ≤1.5:1 ≤2.0 ≤1.0 ≥50@DC~6.75GHz&7.15~15GHz
ABPF7500-1200 7500 1200 ≤1.8:1 <2.0 <1.0 ≥30@DC~6.5GHz&8.5~10GHz
ABPF10600-1060 10600 1060 ≤1.5:1 ≤0.8 ≤0.5 ≥40@DC~8.48GHz&12.7~16GHz
ABPF11700-1170 11700 1170 ≤1.5:1 ≤0.8 ≤0.5 ≥40@DC~9.38GHz&14~17GHz
ABPF15700-400 16900 400 ≤1.8:1 ≤2.0 ≤1.0 ≥30@fo±900MHz
ABPF16900-400 16900 400 ≤1.8:1 ≤2.0 ≤1.0 ≥30@fo±900MHz
注:1、该系列产品定制性较强,根据用户要求确定封装形式;2、带外抑制根据客户要求不一样而有所不同,具体电询
