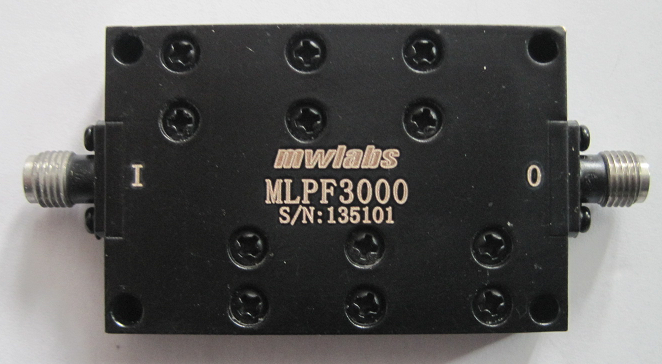

悬置微带滤波器适用于宽带的频率选择，Q值较高，在高通、低通及一倍频以上的带通滤波器广泛运用，但设计复杂，加工精度要求高。通常用于20GHz以下，近端抑制高。
| 型号 |
通带频率（GHz） |
损耗（dBm） |
驻波 |
带外抑制 |
功率（W） |
接口形式 |
| MLPF1000 |
DC-1 |
≤1.0 |
≤1.8 |
≥50dB@1.2-3GHz |
15 |
SMA-F |
| MLPF1500 |
DC-1.5 |
≤1.5 |
≤1.8 |
≥60dB@2GHz |
15 |
SMA-F |
| MLPF2000 |
DC-2 |
≤1.5 |
≤1.5 |
≥40dB@4GHz |
15 |
SMA-F |
| MLPF2400 |
DC-2.4 |
≤1 |
≤1.8 |
≥70dB@2.9-6GHz |
15 |
SMA-F |
| MLPF2400 |
DC-3 |
≤1 |
≤1.6 |
≥60dB@3.6-6GHz |
15 |
SMA-F |
| MLPF3150 |
DC-3.15 |
≤2 |
≤1.6 |
≥60dB@3.9-6.3GHz |
15 |
SMA-F |
| MLPF3600 |
DC-3.6 |
≤1.5 |
≤1.8 |
≥40dB@4.5-10GHz |
15 |
SMA-F |
| MLPF4000 |
DC-4 |
≤1.2 |
≤1.8 |
≥50dB@4.6-10GHz |
15 |
SMA-F |
| MLPF4100 |
DC-4.1 |
≤1.5 |
≤1.6 |
≥50dB@4.55-10GHz |
15 |
SMA-F |
| MLPF4135 |
DC-4.135 |
≤3 |
≤1.6 |
≥65dB@5.05-8.63GHZ |
15 |
SMA-F |
| MLPF4450 |
DC-4.45 |
≤1.5 |
≤1.6 |
≥30dBc@4.718-5.5GHz |
15 |
SMA-F |
| MLPF4500 |
DC-4.5 |
≤1.2 |
≤1.8 |
≥50dB@5.8-12GHz |
15 |
SMA-F |
| MLPF5000 |
DC-5 |
≤1.2 |
≤2 |
≥50dB@5.8-13GHz |
15 |
SMA-F |
| MLPF6000 |
DC-6 |
≤1.2 |
≤2 |
≥50dB@6.9-14.5GHz |
15 |
SMA-F |
| MLPF6300 |
DC-6.3 |
≤1.2 |
≤2 |
≥50dB@8-15GHz |
15 |
SMA-F |
| MLPF6950 |
DC-6.95 |
≤1.5 |
≤1.6 |
≥50dB@8-14GHz |
15 |
SMA-F |
| MLPF7000 |
DC-7 |
≤1.5 |
≤1.8 |
≥55dB@8.4-18GHz |
15 |
SMA-F |
| MLPF7200 |
DC-7.2 |
≤1.5 |
≤1.8 |
≥50dB@9.2-16GHz |
15 |
SMA-F |
| MLPF9000 |
DC-9 |
≤1.2 |
≤2 |
≥45dB@11.5-17GHz |
15 |
SMA-F |
| MLPF10G |
DC-10 |
≤1.2 |
≤1.6 |
≥30dB@12-20GHz |
15 |
SMA-F |
| MLPF12G |
DC-12 |
≤1.5 |
≤1.8 |
≥50dB@14-20GHz |
15 |
SMA-F |
| MLPF13G |
DC-13 |
≤1.5 |
≤1.8 |
≥50dB@15-20GHz |
15 |
SMA-F |
注:
1.工作温度: -55 ºC to +85 ºC,
2.存储温度: -60 ºC to +90 ºC.
3.冲击: 20G’s, 1/2 Sine, 11ms
4.振动: 10G’s, 10Hz-2000Hz
5.相对湿度: 0 to 95%
6. 频率（0.3-18GHz）、功率（10-200W）可按照客户的要求来定制。 |
