性能特点
l 带阻滤波器(陷波器)由金属整体切割而成,结构牢固
l 频率覆盖范围宽:0.5~18GHz
l 高端寄生通带较远,CAD仿真优化软件设计
l 一致性好、体积小、Q值适中
l 可靠性高、全温范围内性能稳定可靠
l 输入、输出50Ω阻抗匹配,驻波小,易于级联使用
l 带内幅频特性平坦,插入损耗小,带外抑制度高
l 设计灵活,可按用户要求指标及安装方式设计
l 满足军用工作环境要求:-55℃~+85℃
极限参数(可选)
l 最大输入功率:50W
l 工作温度范围:-55℃~+85℃
l 储存温度范围:-65℃~+125℃
典型应用
l 在电路和电子高频系统中有较好的选频滤波作用,并能抑制频带外无用信号及噪声
l 在航空、航天、雷达、通信、电子对抗、广播电视及各种电子测试设备中应用
使用说明
l 带阻滤波器(陷波器)使用时注意外壳良好接地,否则会影响带外抑制及平坦度指标
l 输入/输出口可互换使用

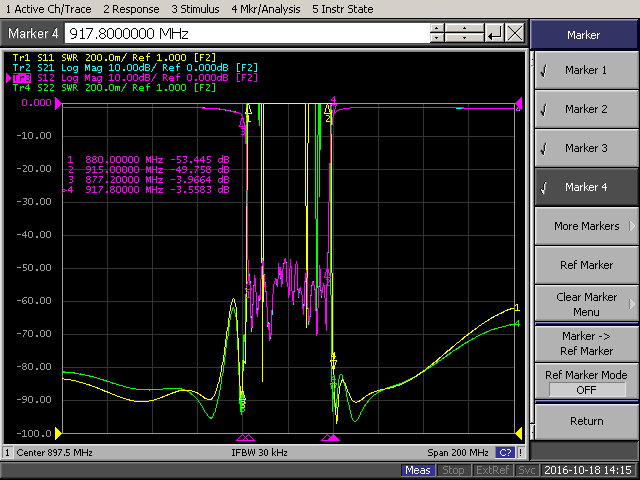

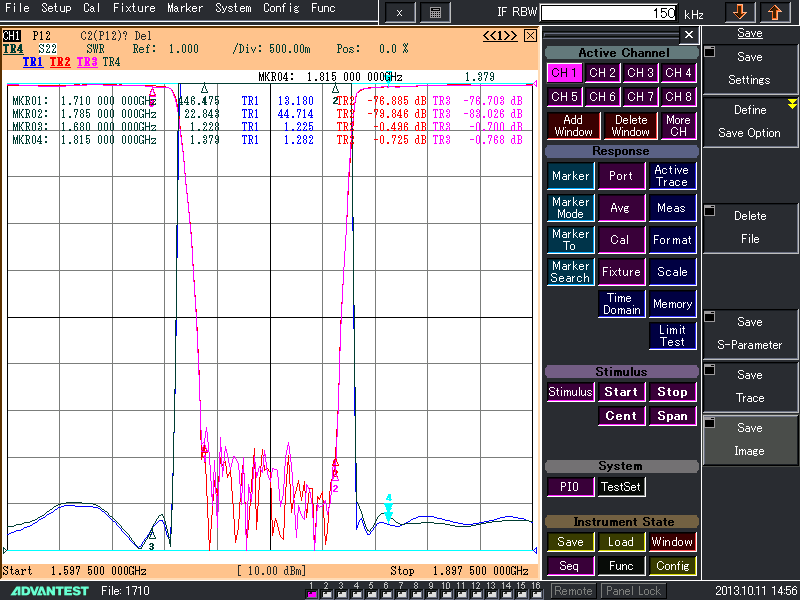

型 号 |
阻带频率(MHz) |
阻带抑制(dB) |
通带频率(MHz) |
通带损耗(dB) |
外形尺寸(mm) |
ABSF450-20 |
440-460 |
28 |
DC-420 |
480-1500 |
1.5 |
274*130*56 |
ABSF504-30 |
489-519 |
40 |
394-463 |
566-840 |
2 |
419*110*70 |
ABSF837-25 |
824-849 |
30 |
700-814 |
861-2000 |
3 |
224*57.5*52 |
ABSF882-25 |
869-894 |
50 |
DC-857 |
906-2500 |
1.5 |
420*114*40 |
ABSF875-10 |
870-880 |
60 |
600-860 |
885-1150 |
3 |
180*92*63 |
ABSF899-6 |
896-902 |
30 |
700-889 |
907-2000 |
3 |
180*59.5*45.5 |
ABSF943-35 |
925-960 |
40 |
DC-915 |
970-2500 |
2 |
420*114*40 |
ABSF945-30 |
930-960 |
30 |
620-910 |
980-3000 |
2 |
199*55*49 |

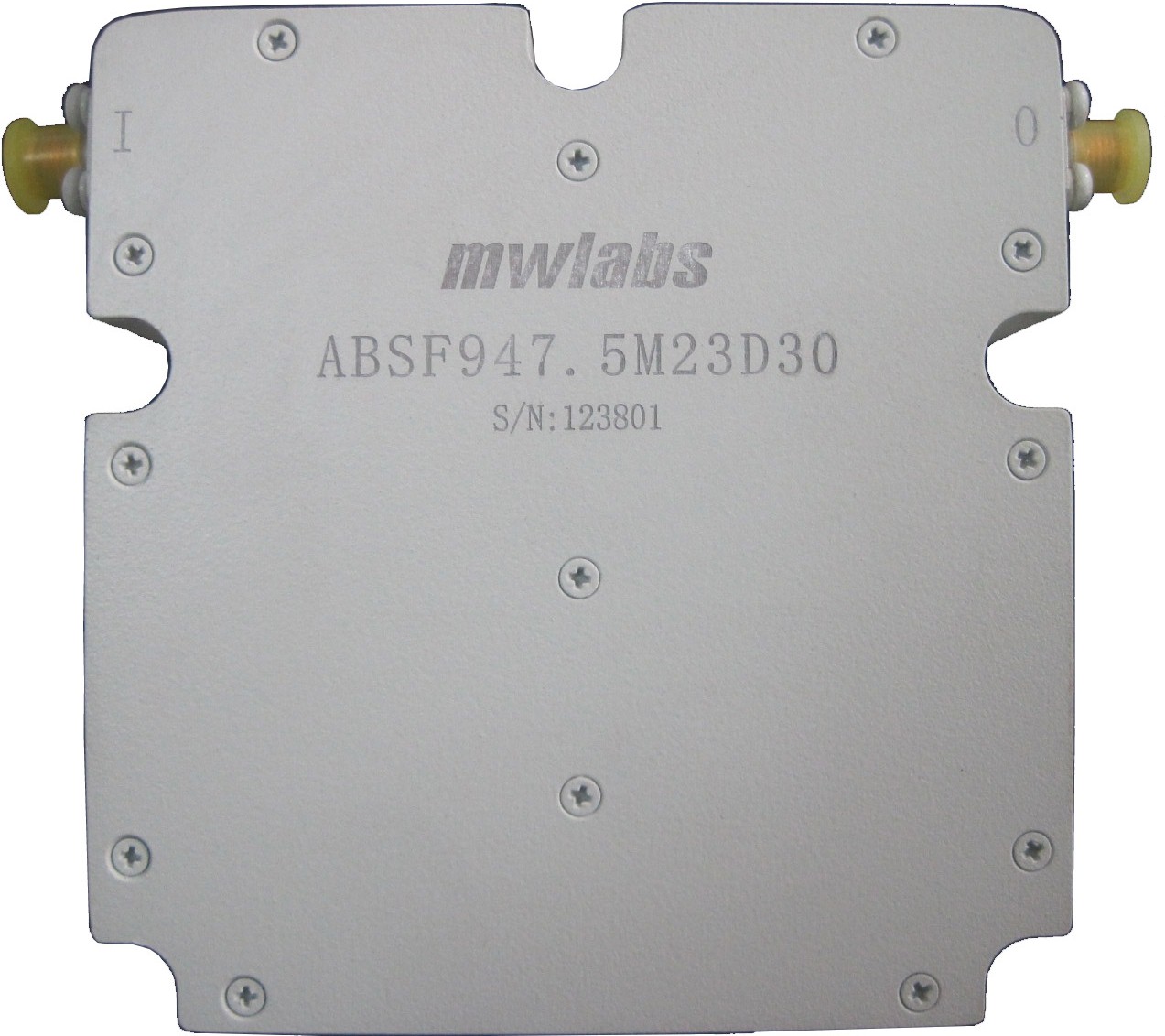

ABSF943-25 |
935-960 |
60 |
600-915 |
980-1150 |
1 |
312*48*63 |
ABSF1583-45 |
1560-1605 |
40 |
800-1500 |
1655-4000 |
2 |
238*53*34 |
ABSF1843-75 |
1805-1880 |
50 |
DC-1785 |
1900-3300 |
1.5 |
398*78*40 |
ABSF1844-72 |
1808-1880 |
40 |
1450-1785 |
1900-2430 |
3 |
224*92*47 |
ABSF1860-100 |
1810-1910 |
30 |
1000-1700 |
1980-2200 |
2 |
240*35*43 |
ABSF1900-40 |
1880-1920 |
55 |
DC-1860 |
1940-3000 |
1.5 |
143*79*49 |

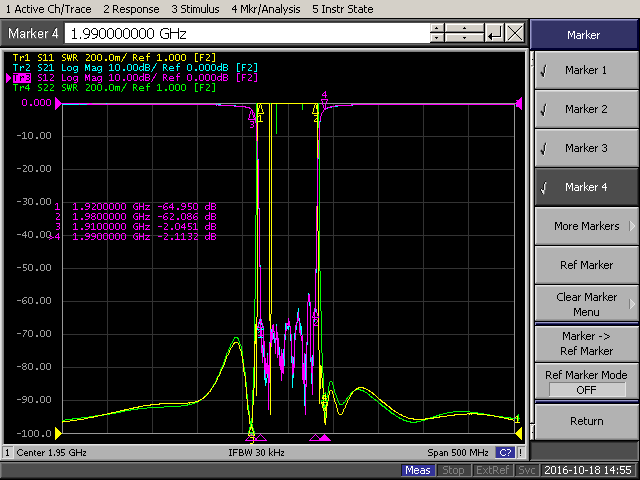

ABSF1950-60 |
1920-1980 |
55 |
DC-1895 |
2005-3000 |
1.5 |
143*79*49 |
ABSF1960-60 |
1930-1990 |
50 |
DC-1915 |
2005-4000 |
2.3 |
258X78X40 |
ABSF2018-15A |
2010-2025 |
60 |
1450-1980 |
2055-2400 |
1 |
172*35*32 |
ABSF2018-15B |
2010-2025 |
55 |
DC-1990 |
2045-3000 |
1.5 |
143*79*49 |
ABSF2140-60A |
2110-2170 |
50 |
DC-2095 |
2185-3600 |
2 |
258*66*40 |
ABSF2140-60B |
2110-2170 |
55 |
DC-2085 |
2195-3600 |
1.5 |
143*79*49 |
ABSF4535-330 |
4370-4700 |
50 |
DC~4000 |
5050-6000 |
1 |
138*40*29 |
|
